Устройство контроля изоляции УКИ-1К

Устройство контроля изоляции УКИ-1К (УКИ-1МК, УКИ-1) предназначено для:

• определения мест сквозных повреждений в противокоррозийном покрытии подземных трубопроводов без их вскрытия;
• интегральной оценки состояния изоляции отдельных участков на основе бесконтактных измерений токов в трубе;
• точного определения оси трубопровода, кабеля и глубины их залегания;
• определение места повреждения анодной линии установки катодной защиты.

Устройство контроля изоляции УКИ-1К выполнено в соответствии ТУ 4276-015-12719185-2007

Отличительные особенности устройства контроля изоляции УКИ-1К

Устройство УКИ-1К – это модернизированная установка контроля изоляции УКИ-1М.

Усовершенствование установки при той же цене выполнено в следующем объеме:

1) введен поиск повреждений на частоте 10000 Гц;

2) увеличена выходная мощность генератора с 40 до 100 Вт;

3) дальность обследования трубопровода увеличена до 5 км;

4) улучшена чувствительность селективного приемника;

5) улучшена относительная погрешность определения планового расположения подземного трубопровода и глубины залегания;

6) уменьшен вес генератора в 2 раза, а габаритные размеры уменьшены до размеров приемника (210·135·70 мм);

7) устройство УКИ-1К упаковано в удобный, для эксплуатации на трассе, кейс размером 460·290·300 мм;

8) увеличена точность определения места нарушения сплошности изоляции.

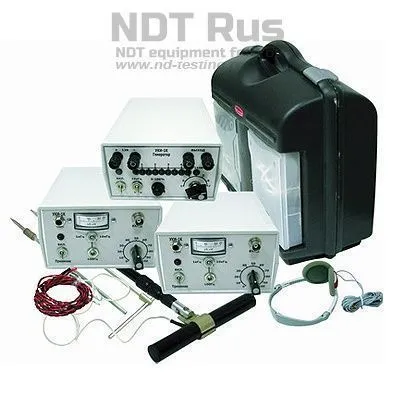

Устройство контроля изоляции подземных газопроводов и кабелей УКИ-1К состоит из 2-х селективных индикаторов малых напряжений (приемных устройств), датчика для определения трассы и глубины залегания трубопроводов и кабелей, набора приспособлений для определения дефектов в изоляции покрытий и генератора переменного тока.

Принцип работы устройства УКИ-1 К заключается в следующем. По трубопроводу, защищаемому установками катодной защиты, протекает пульсирующий ток с частотой 100Гц. В результате протекания тока по трубопроводу вокруг него создается переменное магнитное поле, измерение которого с помощью селективного индикатора малых напряжений и индукционного датчика используется для определения планового положения трубопровода и глубины его залегания, а также для интегральной оценки состояния изоляционного покрытия по величине затухания тока в трубопроводе.
В местах с дефектами в изоляции стекающий ток с трубопровода в грунт создает падение напряжения, измерение которого на поверхности земли с помощью индикатора малых напряжений и контактных датчиков используется для обнаружения дефектных мест в изоляционном покрытии и сравнительной оценки площади дефекта.
При отсутствии катодной защиты на трубопроводе к последнему подключается специальный генератор тока, входящий в комплект установки.
